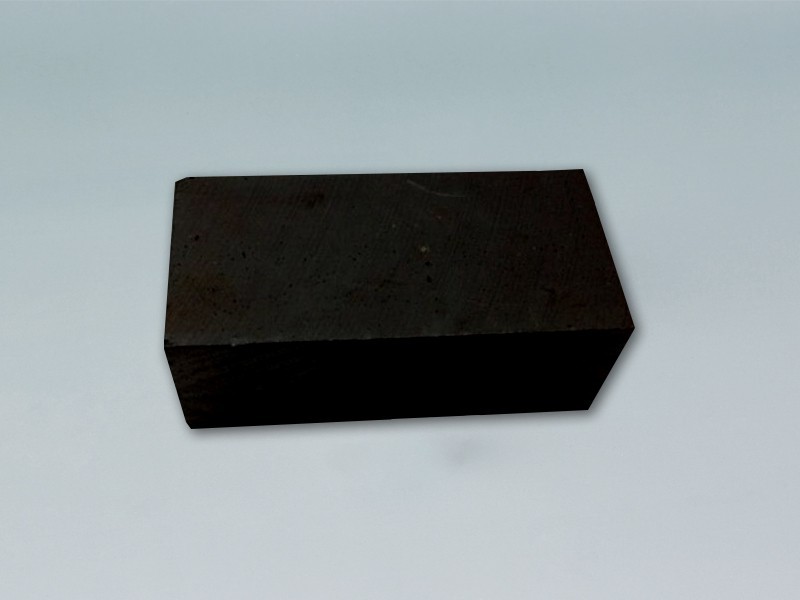

這是由碳陶復(fù)合陶瓷的生產(chǎn)工藝所其制成的滑板。該工藝是將聚二甲基硅烷前驅(qū)體多次浸漬在焙燒后的石墨坯料上，高溫焙燒后形成碳化硅顆粒，然后浸漬銅錫合金，得到產(chǎn)品。
　　采用碳陶復(fù)合陶瓷研磨法制造的軌道交通用滑板，不僅能抗電弧燒蝕和氧化，還能在使用過程中抗沖擊，從而有效延長(zhǎng)滑板的使用壽命。更重要的是，本發(fā)明的碳陶滑板不會(huì)磨損其雙重部件，能夠滿足實(shí)際工作條件的需要。
　　碳陶復(fù)合陶瓷的生產(chǎn)工藝，包括以下步驟：
　　(1)焙燒密度為1.65-1.8g/cm3的石墨，得到石墨坯料。
　　(2)制備含聚二甲基硅烷的前驅(qū)體浸漬液，用前驅(qū)體浸漬液浸漬石墨坯料，浸漬后的石墨坯料在150-200下固化0.5-5小時(shí)，然后在1300-1450下焙燒1-2小時(shí)；重復(fù)上述步驟，直至石墨坯料的密度達(dá)到1.85-1.95克/立方厘米，得到半成品。

　　(3)用銅錫合金熔體浸漬半成品，浸漬完成后制備碳陶復(fù)合陶瓷。

　　以上是碳陶復(fù)合陶瓷的生產(chǎn)工藝，使用前體浸漬液浸漬石墨坯料，然后由浸漬的石墨坯料制備產(chǎn)品。
小編：Lynn
